Egg-Bot Tests

Egg-Bot - Easter Edition 2012

Egg-Bot Ideen & Prototyp

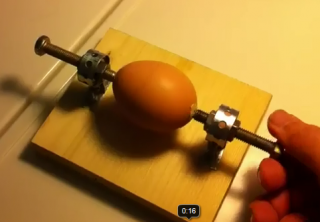

Test J001

Egg-Bot Prototypen

  • Prototypen-Bau
  • Stepper: Typ Moons Hybride Bipolar Stepping Motor 14HY7002-06 1.8 Deg - z.B. bei Pollin
Moons Pinbelegung
Pin Bedeutung Kabelfarbe
1 1B grün
3 1A schwarz
4 2A blau
6 2B rot



Egg-Bot Prototyp EB#2

  • Arduino-Control mit g-Code Interpreter
    • X-Achse: 36 mm == 360° == 1 Umdrehung - Stepper "MOONS", NEMA 14 (400 mA)
    • Y-Achse: 12 mm == 120° Winkel des Arms - Stepper von Waterod, NEMA 14
  • Toolchain: InkScape (36 x 12 mm] --> pyCAM --> Processing sertalk Kommunikation mit COMxx


3.3.2012

  • Stärkerer Stepper NEMA 14, um die Kräfte am Arm besser auszugleichen
  • Parallelführung am Arm Verbesserung der Zeichen-Genauigkeit


7.3.2012


10.3.2012

  • Arm: Abstände in Parallel-Führung vergrößert für mehr Präzision
  • T88L-Vertex für Servo gefräst und eingesetzt
  • Servo zum Anheben des Stiftes montiert
  • Software angepaßt: g-Codes mit Z-Koordinaten > 0 heben Stift an. Z <= 0 senkt Stift ab.
  • Stabileres Gegengewicht



17.3.2012

  • Egg-Bot Y-Motor plate
  • Ersatz für ein Fischertechnik© Teil im Prototyp
  • 9 mm Multiplex Sperrholz
  • Aufnahme für NEMA 14 Stepper mit versenktem Lagerblock und 12 mm Langlöchern
  • Schlitze zur Führung auf dem Egg-Bot Rahmen




22.3.2012

  • Ein neuer Arm - näher am Egg-Bot Original
    • der Arm mit Parallel-Führung schwingt start, vermutlich zu hohes Eigengewicht
  • Gelenk über Folie
    • bisher ohne Servo




26.3.2012

  • Ein weiterer Arm (2B) - verbesserte Stift-Aufnahme
    • M4 Vierkant-Mutter und Spannschraube fixieren Stift
    • Stiftführung als Prisma mit 60° Winkel, für runde und sechseckige Stifte zentrierend
    • bisher ohne Servo
  • Bewegliches Teil mit 2 mm Gummi - Tests sind nicht vielversprechend




31.3.2012

  • Arm (2B) - nun 20 mm breit
    • Kunststoff-Folie aus Schnellhefter als Scharnier
    • mit Servo
    • Genauigkeit der Y-Achse verbessert



2.4.2012

  • Test-Pattern - Tests für Wiederhol-Genauigkeit
