Eine Designerlampe für mein Esszimmer.

Mitglieder: Strange

Der Korpus ist mit unserer Fräse aus einem Stück Holz gearbeitet.
Es gibt zwei LED-Streifen. Auf der Oberseite einen warm-weißen als Ambientelicht. Auf der Unterseite einen Doppelstreifen mit warm und kalten Licht. Warm zum Essen und kalt für Konzentration beim Lesen/Arbeiten.
Gesteuert wird die Lampe über einen Arduino Pro Mini der über das Funkmodul nRF24l01 an das Hausnetz angeschlossen und aus der Ferne gesteuert werden kann. Zusätzlich soll noch ein Gestensensor (APDS-9960) für direkte Interaktion eingebaut werden.

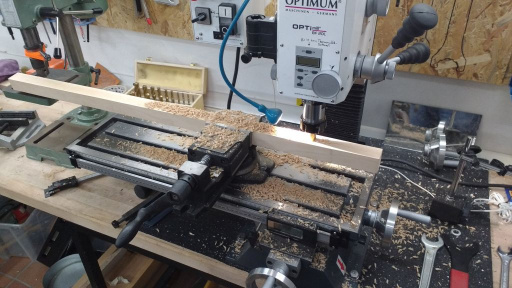

Diningroomlight in mill.jpg

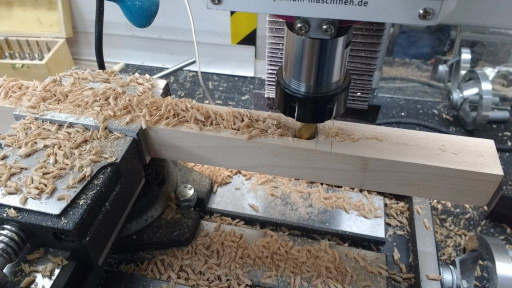

Diningroomlight in mill closeup.jpg

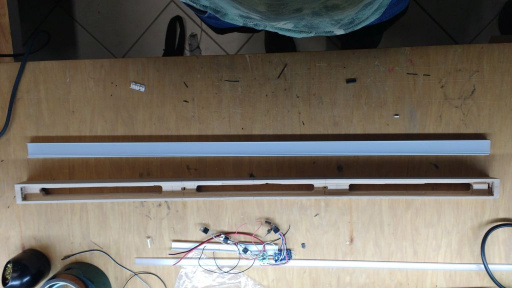

Diningroomlight on table.jpg


Bauteile

  • Fichtenholz 30 x 40 x 840 mm
  • Notebook-Netzteil Manhattan 100854 70 W
    12 V/DC, 15 V/DC, 16 V/DC, 18 V/DC, 19 V/DC, 20 V/DC, 24 V/DC 4 A
  • Arduino Pro Mini 3.3V
  • XM1584 DC-DC Step-Downer
    IN: 4,5-28 V
    OUT: 0,8-20 V 3A (MAX)
  • nRF24l01 mini
  • MOSFET N-CH, 30V, 62A, TO-220AB
  • APDS-9960 (noch nicht umgesetzt)
  • 1mm Edelstahl Drahtseil, 7X7
  • Ledxon LFBML-MW800800-24V-12D167-20
    24 V, 2700 K + 6000 K, ~1900 lm/m
  • Ledxon LFBHL-SW800-24V-6S42-20
    24 V, 2700 K, ~1250 lm/m
  • LED Konzepte - LED Alu Profil FKT Eloxiert
  • LED Konzepte - LED Alu Profil GIZA eloxiert
