Als Kick Off hier Mal was ich mir bisher als nächste Iteration 3D Drucker vorstelle.

Prämisse

  • Portabel - Das Gerät sollte einfach am Stück zu transportieren sein, keine hervorstehenden Teile haben und sowohl Stromversorgung, als auch mindestens eine Rolle Material, im Inneren unterbringen
  • Multiple Materialien - Zwei oder mehr Materialien sollten gleichzeitig gedruckt werden können
  • Heizbare Druckkammer - Der Drucker sollte ummantelt sein und die Druckkammer sollte auf mindestens 70°C aufheizbar sein
  • Standard Bauteile - Ausser Druckteilen sollten möglichst nur Standard Bauteile verwendet werden, keine exotischen Komponenten

Mechanik

  • Ein Würfelrahmen aus 20mm oder 30mm Aluprofil
  • Einhausung mit Plexiglas oder PC
  • Thermische Abtrennung zwischen Elektro / Elektronik Bereich und Heizraum
  • Standard XYZ Aufbau mit in y bewglichem Druckschlitten
  • T2,5, HTD3 o.ä. Riemen Antrieb für X und Y
  • Trapezgewindespindel für Z
  • Runde Stahlstangen als Führungen für alle drei Achsen
  • Sinter Bronze Lager für alle beweglichen Komponenten
  • Zwei kleine X Schlitten mit je einem Bowden Hotend

Erster Dual X Carriage TestYoutube Video

Elektronik

  • RUMBA o.ä. mit Unterstützung für mindestens 6 Steppertreiber (X1,X2,Y,Z,E1,E2)
  • Graphisches LCD + SD-Card Leser
  • Notschalter
  • Evtl. 12 Volt Alternative Stromversorgung (Anschluß an Autobatterie)

Designvorschlag

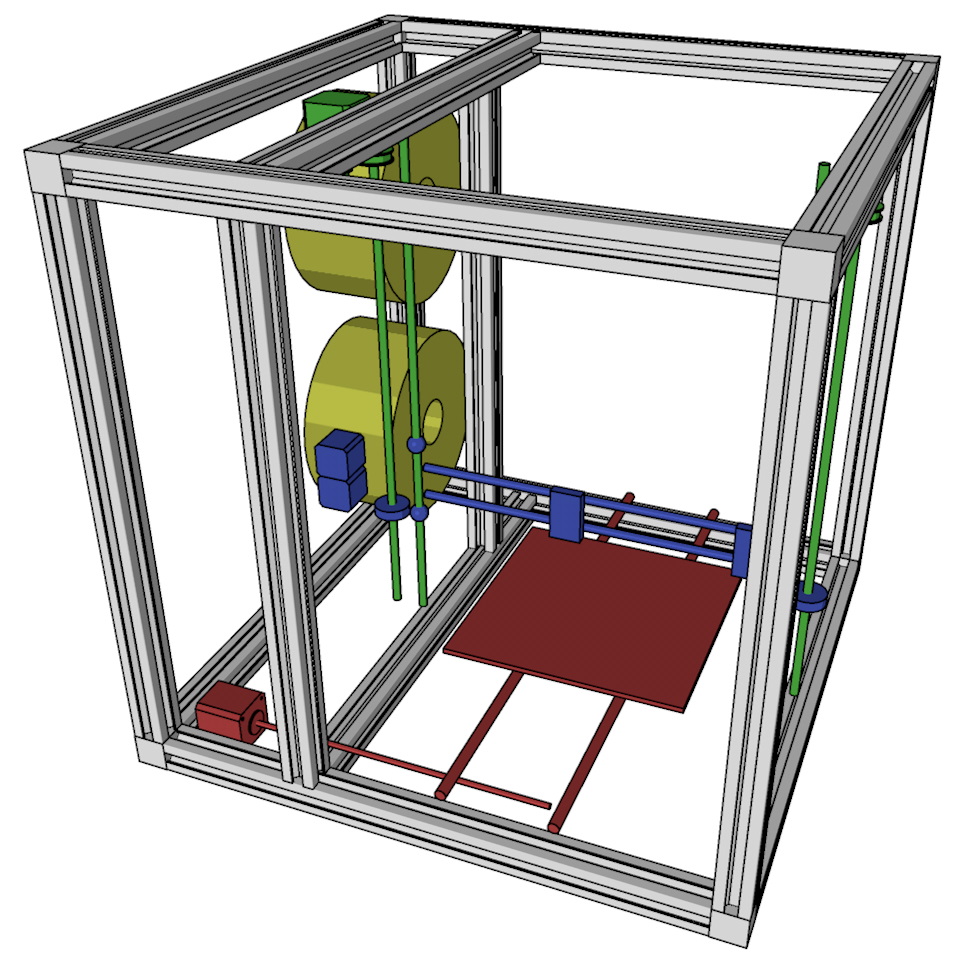

30mm Profil 50er Würfel
